旭潔洗地機刷盤的安裝方法是：使用刷盤升降踏板升起刷盤座，將刷盤放到刷盤座中央，向上貼合刷盤座，向左旋轉，待刷盤裝好，啟動刷盤開關，刷盤轉動，完成裝刷操作。目前市場上所有洗地機品牌基本都是通過類似的電機導向?qū)崿F(xiàn)刷盤固定座與刷盤的自動對位，在對位的過程中，刷盤固定座與刷盤的安裝端面剛性碰撞，會產生強烈的碰撞對位噪音，影響操作者使用舒適性。為了提高用戶體驗，旭潔新型洗地機進行了研發和改善。

　　實用新型內容

　　為了克服現有技術的不足，本實用新型提供一種洗地機自動裝刷結構。

　　本實用新型解決其技術問題所采用的技術方案是：

　　一種洗地機自動裝刷減震結構，包括刷盤固定座與刷盤，所述刷盤固定座或刷盤的安裝端面上設置有環形凹槽，所述環形凹槽內裝有O型膠

圈；所述刷盤固定座的端面設置有多個長條形滑槽，所述刷盤的端面設置有多個與所述滑槽配合的限位柱。

　　作為本實用新型的改進，所述限位柱呈上寬下窄的倒臺階狀，所述滑槽的寬度在尾端處收窄，當所述限位柱滑入所述尾端吋，限位柱的上端臺階面卡在滑槽端面上。

　　本實用新型的有益效果是：本實用新型的刷盤固定座旋轉時，通過長條形滑槽和限位柱的配合自動調節對正與刷盤安裝的正確位置，O型膠

圈在刷盤固定座與刷盤剛性接觸之前，起到了緩沖作用，避免因安裝端面的剛性接觸而產生的碰撞噪音，大大改善了自動裝刷動作操作的舒適性，可廣泛適用于帶有各種自動裝刷結構的洗地機上。

　　附圖說明

　　下面結合附圖和實施例對本實用新型進一步說明。

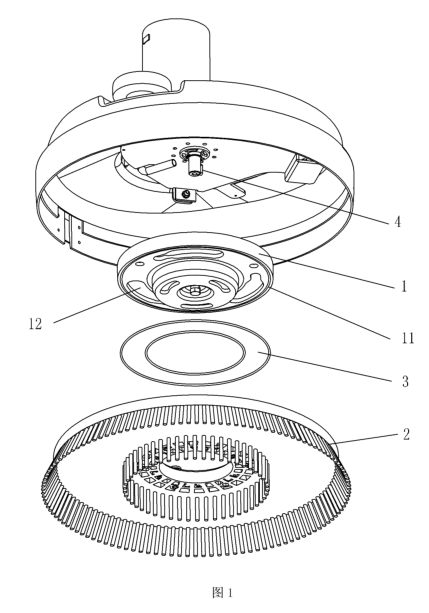

　　圖1是本實用新型的拆分結構示意圖；

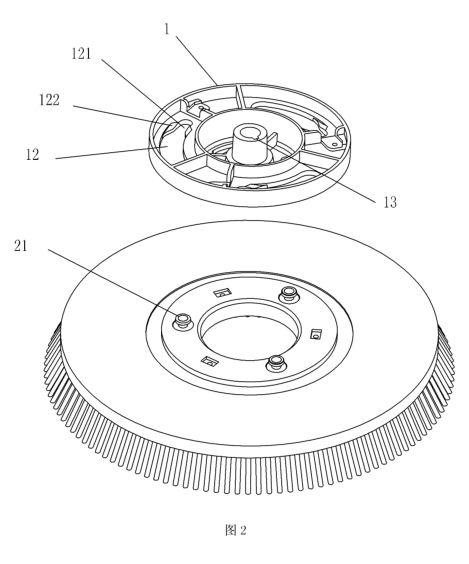

　　圖2是本實用新型刷盤安裝面與刷盤固定座的結構示意圖。
